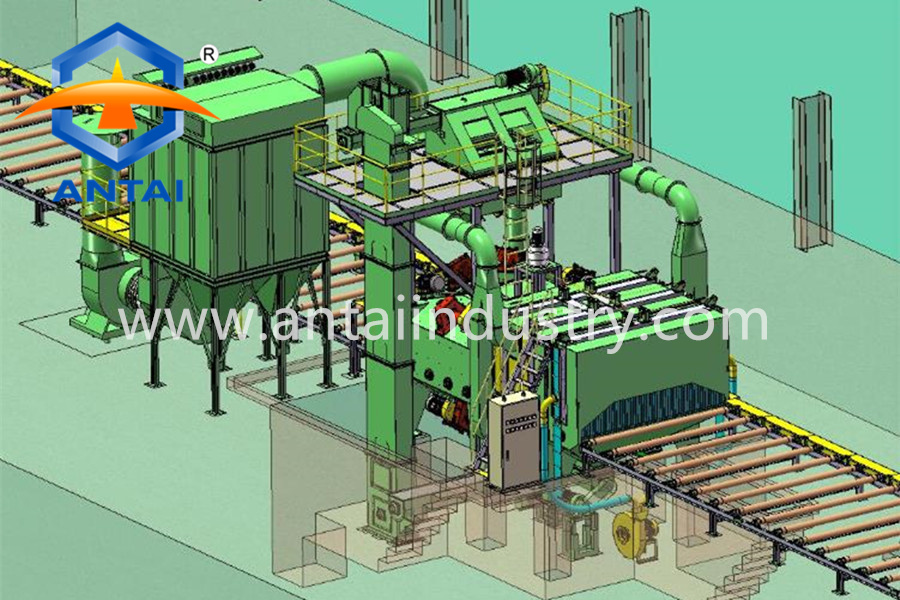

QAT6920 проходной дробемёт

№

Пункт

Технические характеристики

1

Размеры окно для обработки

Ширина*Высота: 2300*700 мм

Макс. Размеры обрабатываемой детали

Макс. ширина: 2000 мм

Макс. толщина: 30 мм

Макс. длина: 12 000 мм

2

Нагрузка рольганга

≤1.0 т/м

3

Транспортная скорость рольганга

0.5～4.0 м/мин (Управление частотое)

4

Скорость дробеметной очистки

0.5～1.5 м/мин (Управление частотое)

5

Класс качества удаления ржавчины

GB8923-88 A-B Sa3.0

6

Абразивные материалы

 0.8～1.2 (стальная дробь литая или колотая)

7

Уровень шума

≤92 дБ в соответствии со стандартом GBJ87-85

8

Выбросы выхлопных воздухов

≤30 мг / м³, в соответствии со стандартом GBJ4-73

9

Содержание вредных веществ в рабочей зоне

Соответствует стандарту TJ36-79

10

Общяя вентиляция

Около 22000 м³/ч

11

Общая мощность

около 138 кВт

12

Общий расход сжатого воздуха

1.0 м³/мин

13

Габариты (не включая пылесборник)

Длина: около 31400 мм

Ширина: около 6000 мм

Высота: около 6300 мм

Приямок: около 2260 мм

№

Пункт

Технические характеристики

1

Дробеметная установка

Дробеметная турбина

Кол-во: 6 шт.

Дробеметный объём: 6 * 180кг/мин

Мощность: 6 × 11кВт

Ковшовый элеватор

 Подёмный объём:65 т / ч

Мощность: 5.5 кВт

Сепаратор

Объём разделения: 65 т / ч

Мощность: 3 кВт

Продольный конвейер

Объём перевозка: 65 т / ч

 Мощность: 4 кВт

Поперечный конвейер

Объём перевозка:65 т / ч

 Мощность: 4 кВт

Дробеметная камера

В зоне обработке: прокатная сталь Mn13 защитная пластина, толщина 10мм

Рольганги в камере

Диаметр*расстояние: Φ121×550мм

Метод регулирования скорости: Преобразователь частоты

2

Очистительный механизм дроби

Шнек сбора дроби

Высота подъема: 700мм

Редуктор: FA47-25-Y-2.2-H1

 Мощность: 2.2 кВт

Высокопрочная нейлоновая щетка

Высота подъема: 450мм

Редуктор: FA77-22.5-Y-4-H1

 Мощность: 4 кВт

Вентилятор продувки дроби

Высота подъема: 450мм

Вентиляция: 5532 м³/ч

Тип вентилятора: 9-19 No6.3A

Мощность: 18.5 кВт

Подъемное устройство

XWED2.2-84-1/391

 Мощность: 2.2 кВт

3

Входной рольганг

Диаметр*расстояние

Φ121×550мм

Ширина рольганга

2300 мм

Длина конвейера

12000 мм

Конвейерная скорость

0.5 ~ 4 м / мин

Мощность привода

3 кВт (Управление частотое)

4

Выходной рольганг

Диаметр*расстояние

Φ121×550мм

Ширина рольганга

2300 мм

Длина конвейера

12000 мм

Конвейерная скорость

0.5 ~ 4 м / мин

Мощность привода

3 кВт (Управление частотое)

5

Система пылесборника

Вентиляция

22000 м³/ч

Мощность

22 кВт

6

Система измерения высоты

0.37 кВт

7

Система электрического управления

PLC автоматическое управление частотое и ручное управление, автоматическое обнаружение, автоматическая сигнализация, автоматическое отключение, Системы взаимно блокируются безопасно;
