Часть I Общие технические характеристики |
||
№ |
Пункт |

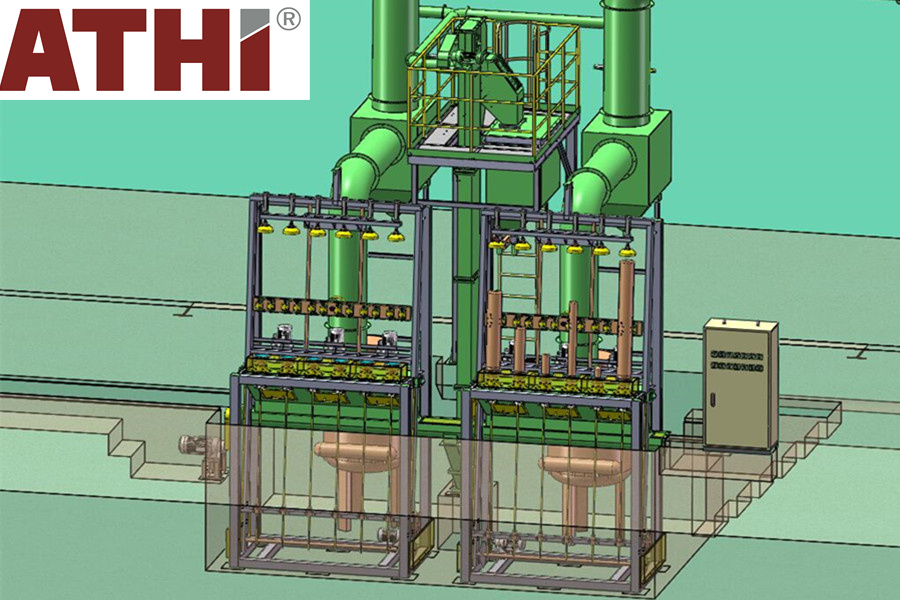

QGN89-140 дробемет для очистки внутренней поверхности баллонов |
1 |
Обрабатываемые детали |
Диаметр:Ф89мм,Ф108мм,Ф140мм |
Длина: 300-1060мм |
||
Вес: ≤25кг |
||
2 |
Абразивы |
Диаметр дроби: Ф0.6мм |
3 |
Производительность |
2–10 мин / цикл |
4 |
Дробеструйная система |
Количество сопла: 6 шт. |
Рабочее давление 0,6 МПа |
||
Объем 0.8 м3 |
||
Общее потребление сжатого воздуха 40 м3/мин |
||
5 |
Механизм вращения баллона |
Мощность: 3 *0.55 кВт |
6 |
Первый объём дроби |
1500 кг |
7 |
Вентиляция |
12000 м³/ч |
8 |
Импульсный рукавный пылесборник |
Мощность: 15 кВт |
9 |
Уровень шума |
≤93 дБ в соответствии со стандартом GBJ87-85 |
10 |
Перемещающее устройство пистолетов |
Мощность: 0,37 кВт (частотная модуляция) |
11 |
Держатель баллона |
Цилиндр с магнитным кольцом 6 шт. |
12 |
Ковшовый элеватор + Сепаратор |
Подёмный объём: 15 т / ч |
Мощность: 3 кВт |
||
13 |
Спиральный конвейер |
Перевозка: 15 т / ч |
Мощность: 2.2 кВт |
||
14 |
Общая мощность |
около 23 кВт |
Часть II Объем поставки и предложение QGN89-140 |
|||
№ |
Наименование |
Кол-во |
Объем поставки |
1 |
Дробеструйная камера |
1 |
Корпус камеры: профиль, стальной лист, крышка и т.д. |
2 |
Передвижная система пистолета |
1 |
Передвижная тележка, ось, цепное колесо, редуктор, крышка цепного колеса и т.д. |
3 |
Поддерживающая система |
1 |
Рама, поддерживающее колесо, приводная рама, цилиндр, ось и т.д. |
4 |
Система вращения |
6 |
Поворотный стол, основание, защитный чехол, шкив, редуктор, основание подшипника, защитный кожух |
5 |
Поперечный шнек |
1 |
Спиральные канавки, спиральная ось, редуктор, цепное колесо, крышка цепного колеса, подшипниковое основание и т.д. |
6 |
Ковшовый элеватор |
1 |
Корпус, ремень, ковш, редуктор, цепное колесо, крышка цепного колеса, подшипниковое основание и т.д. |
7 |
Сепаратор |
1 |
Корпус, регулирующая панель, сито и т.д. |
8 |
Платформа обслуживания |
1 |
Платформа стальной конструкции, перила, лестницы и т. д. |
9 |
Система подачи дроби |
1 |
Клапан для подачи дроби, трубы для подачи дроби и т.д. |
10 |
Дробеструйная система |
1 |
Непрерывный пескоструйный аппарт с 6 сопла |
11 |
Система пылесборника |
1 |
Трубопровод, пылеуловитель FD610, рукав + каркас, импульсный клапан, вентилятор |
12 |
Пневматическая система упавления |
1 |
Ящик управления, клапан управления воздухом, газовая линия |
13 |
Электрическая система упавления |
1 |
PLC: Siemens, сенсорный экран: Willontong, преобразователь частоты: Siemens, Электрические компоненты: chint |
