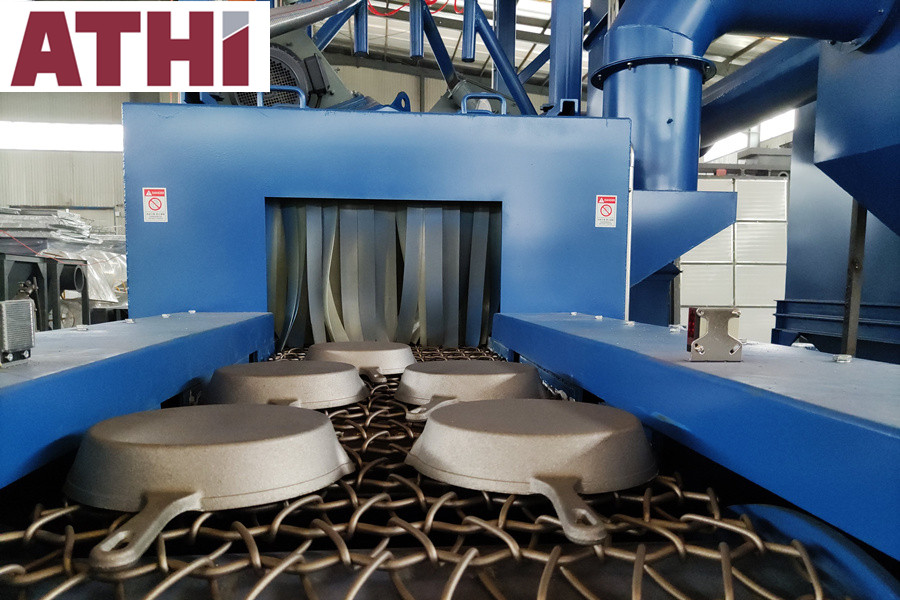

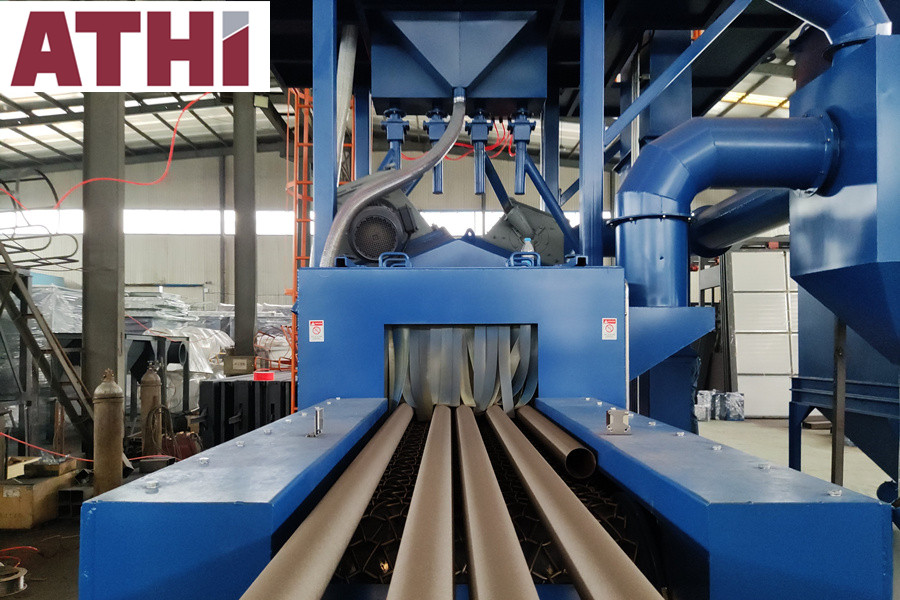

Дробемет с сетчатым конвейером

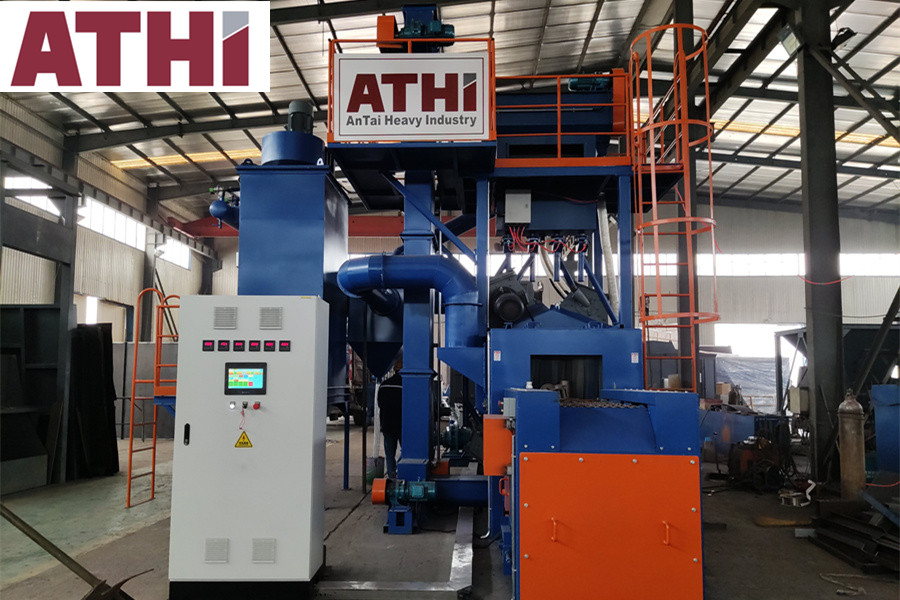

QWD600 Дробеметная установка с сетчатым конвейером

【Цена】:Бесплатная консультация стоимости и доставки. Ваш менеджер Email: leonid@qdantai.com
【Порт отгрузки】:Циндао, Китай
【Срок изготовления】:30-60 дней
【Срок монтажа】:20-40 дней

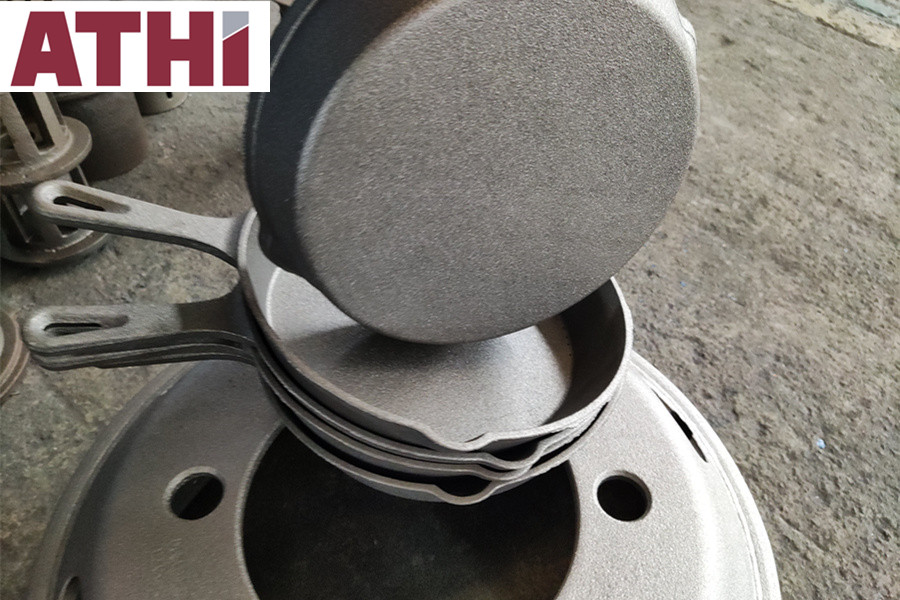

QWD600 Дробемет для очистки литья, ковки, и других деталей различных форм. И для дробенаклепа рессорных листов и удаления всю окалину.

1. Технические характеристики

№	Пункт	Технические характеристики
1	Размер отверстия	(ширина × высота) 600*400 мм
2	Максимальная нагрузка на сетчатом конвейере	1.0 т / м
3	Скорость сетчатого конвейера	0.5-4.0 м/мин (Управление частотое)
4	Класс качества очистки	SISO551300-1967 A-B Sa2.5
5	Абразивные материалы	Диаметр дроби: Ф0.6мм-Ф0.8мм (Литая или колотая стальная дробь
6	Шероховатость поверхности	Ra30-60m
7	Уровень шума	≤ 92 дБ (По стандарту GBJ87-85)
8	Содержание пыли	≤30 мг / м³ по стандарту GBJ4-73
9	Содержание вредных веществ в рабочей зоне	Соответствует стандарту TJ36-79
10	Общая вентиляция	Около 8000 м³/ч
11	Общая мощность	69.6 кВт
12	Общий расход сжатого воздуха	1 м³/мин
13	Габариты	Длина: около 7600 мм
		Ширина: 6380 мм (с пылесборником)
		Высота: 5700 мм

Основные параметры каждой части

1	Дробеметная установка	Размеры окно для обработки	Ширина: 600 мм
			Высота: 400 мм
		Дробеметная турбина	Кол-во: 4 шт.
			Тип № .: Q034ZZ
			Дробеметный объём: 4 * 180кг/мин
			Мощность: 4 ×11кВт
		Ковшовый элеватор	Подёмный объём: 45 т / ч
			Мощность: 4 кВт
		Сепаратор	Объём разделения: 45 т / ч
			Мощность: 2.2 кВт
		Продольный конвейер	Объём перевозка: 45 т/ч
			Мощность: 2.2 кВт
		Поперечный конвейер	Объём перевозка: 45 т/ч
			Мощность: 2.2 кВт
		Контроллер дроби	Пневматический клапан
			Максимальный расход: 400 кг / мин
		Дробеметная камера	В зоне обработке: прокатная сталь Mn13 защитная пластина, толщина 10мм
2	Сетчатый конвейер	Ширина	600мм
		Скорость транспорта	0.5 ~ 4 м/мин
		Мощность привода	4 кВт (Управление частотое)
3	Система пылеуловаителя	Вентиляция	8000 м³/ч
		Мощность	11 кВт
4	Общяя мощность		Около 69.6 кВт
5	Система электрического управления		PLC автоматическое управление частотое и ручное управление, автоматическое обнаружение, автоматическая сигнализация, автоматическое отключение, Системы взаимно блокируются безопасно;

2. Объем поставки и предложение QGW600

№	Наименование	Кол-во	Объем поставки
1	Система транспортировки заготовки	1	Приводной ролик, редуктор, роликовый кронштейн, сетчатый ремень 600 мм и др. Управление частотое.
2	Дробеметная турбина	4	QD034ZZ дробеметная турбины, 11кВт двигатель, защитный чехол
3	Ковшовый элеватор	1	Передающая система, корпус, ремень, бункер, устройство натяжителя, редуктор и т.д.
4	Поперечный конвейер	1	Передающая система, спиральный вал, редуктор, и др.
5	Продольный конвейер	1	Передающая система, спиральный вал, редуктор, и др.
6	Сепаратор	1	Передающая система, спиральный конвейер, редуктор, таблетки бункер, зон разделения типа BE, барабан и др.
7	Передняя и задняя герметическая камера	2	Корпус герметической камеы, резиновый лист и т. д.
8	Дробеметная камера	1	Корпус дробеметной камеы, прокатная Mn13 защитная пластина, высокотемпературные закалочные гайки и т. д.
9	Площадка обслуживания	1	Платформы, лестницы, перила и т.д.
10	Система пылесборника	1	Импульсный картриджный пылесборник, 11 кВт вентилятор, Камера оседания и трубопровод пылесборника.
11	Пневмотическая система	1	Пневмотический ящик, цилиндр, пневматические компоненты SMC, пневматическая коробка
12	Электрическая система управления	1	PLC, электрический шкаф, провод и кабель фотоэлектрический выключатель
