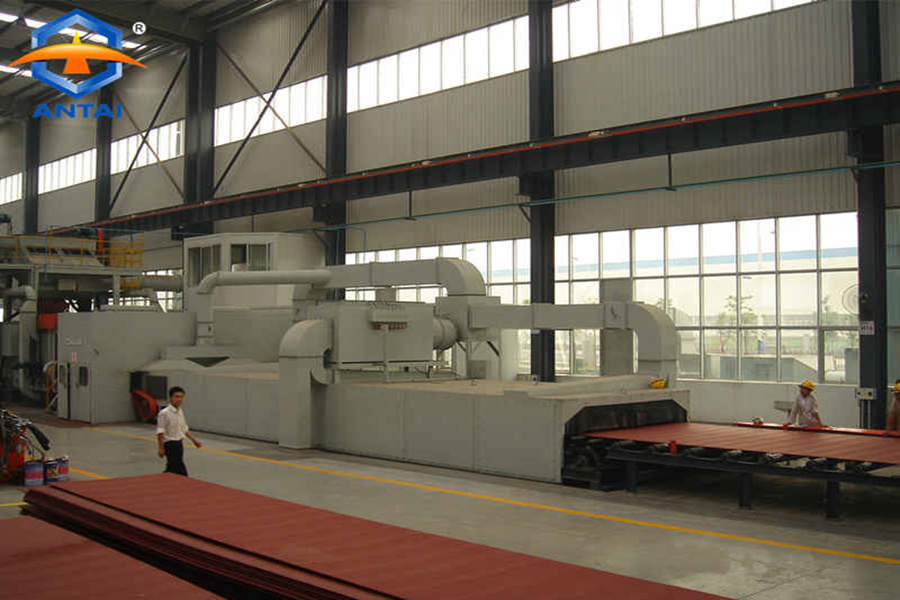

Дробеметная и покрасочная сушильная линия

QXY Линия консервации листового метала

【Цена】:Бесплатная консультация стоимости и доставки. Ваш менеджер Email: leonid@qdantai.com
【Порт отгрузки】:Циндао, Китай
【Срок изготовления】:60-90 дней
【Срок монтажа】:40-60 дней

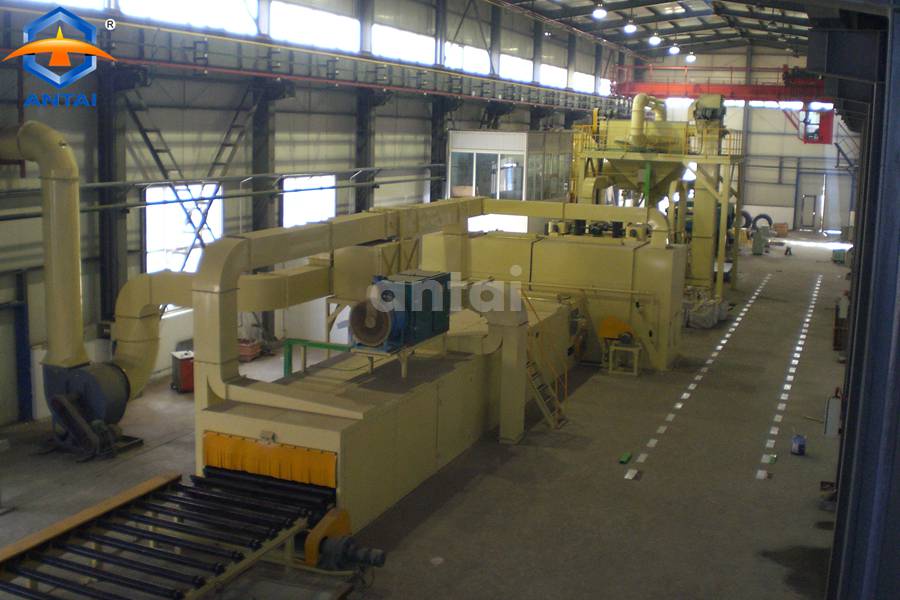

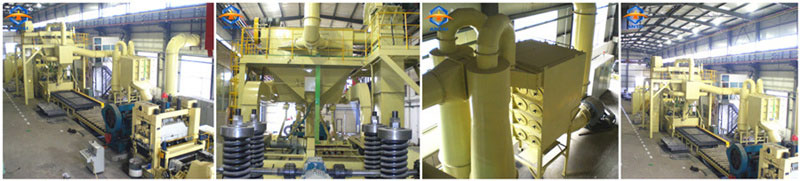

Конвейерная линия консервации (линия пассивации, линия грунтования, линия окраски) используется для защитной обработки листового проката, а так же для нанесения защитного покрытия на профили и другие виды металлоконструкций.

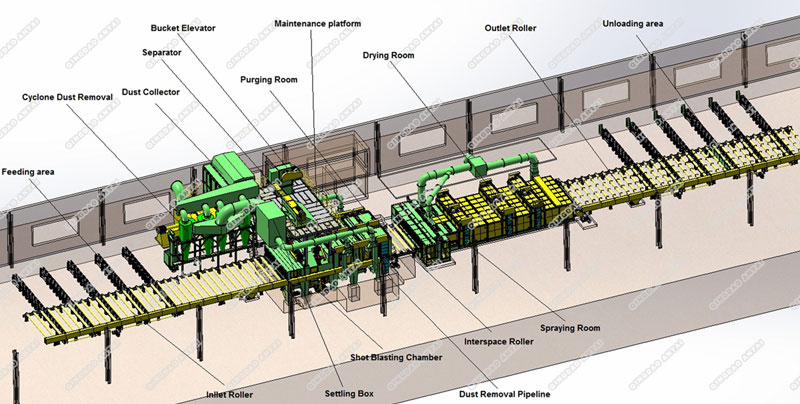

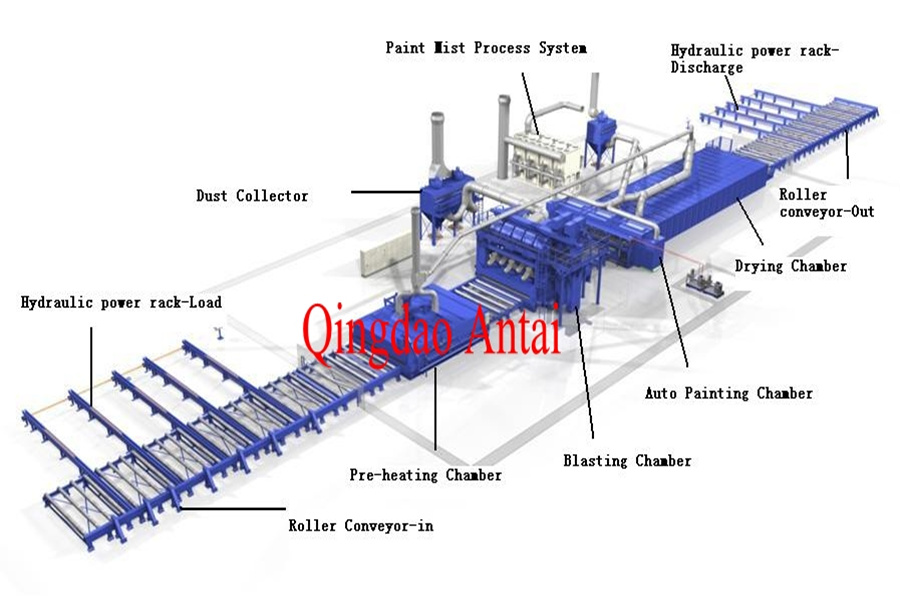

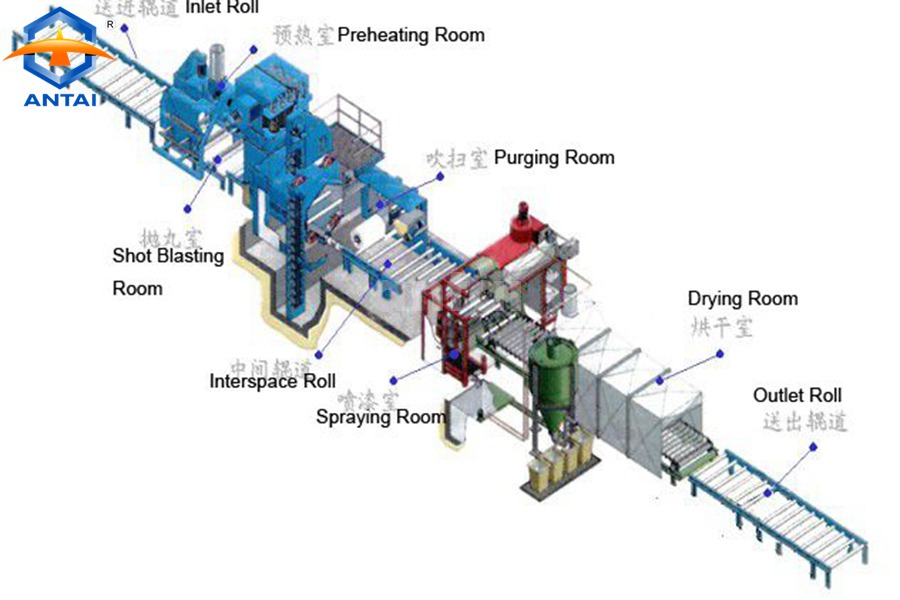

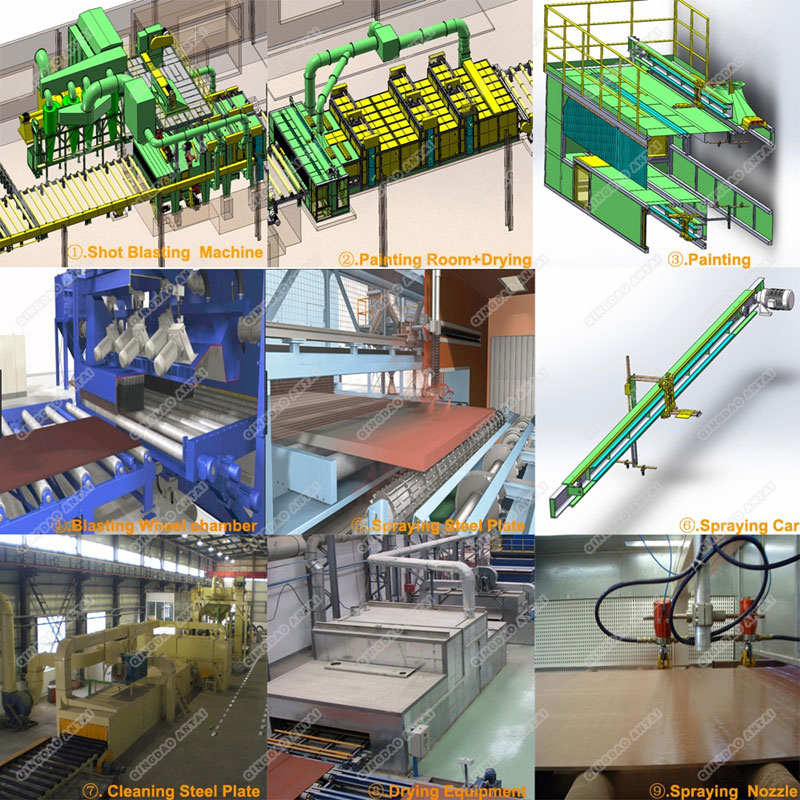

Линия консервации в стандартной конфигурации состоит из четырех установок, соединенных между собой рольгангами:

Камера предварительного нагрева
Камера дробеметной обработки
Автоматическая окрасочная камера
Сушильная камера

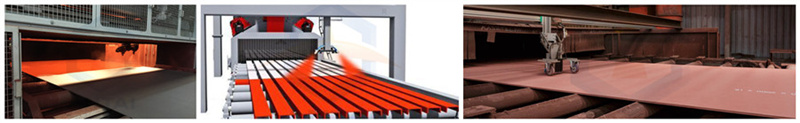

Камера предварительного нагрева используется когда обрабатываемый лист или металлоконструкция хранится на улице, может иметь на поверхности жидкие или маслянистые загрязнения. В ней происходит нагрев листа до заданной температуры при помощи открытого пламени.

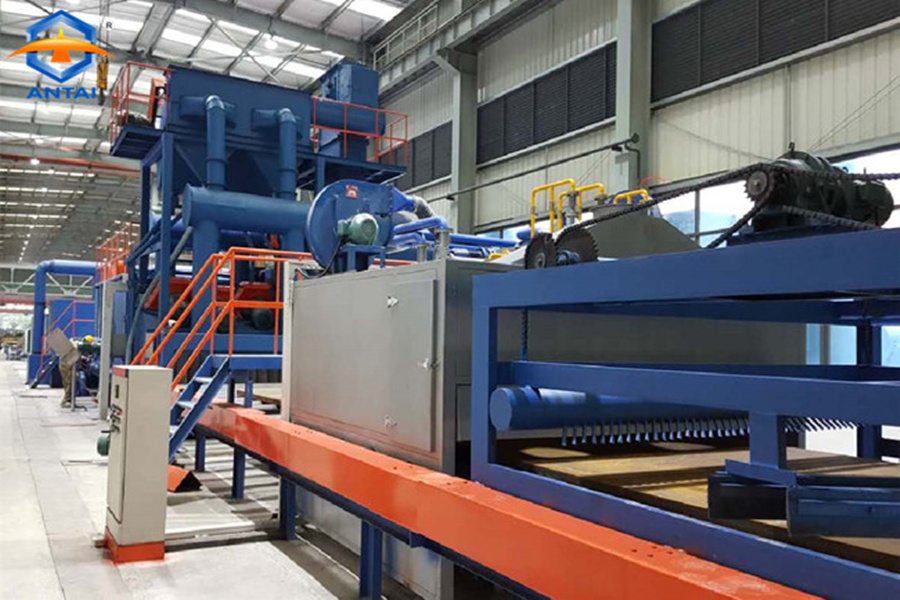

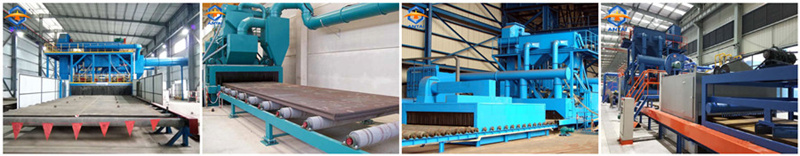

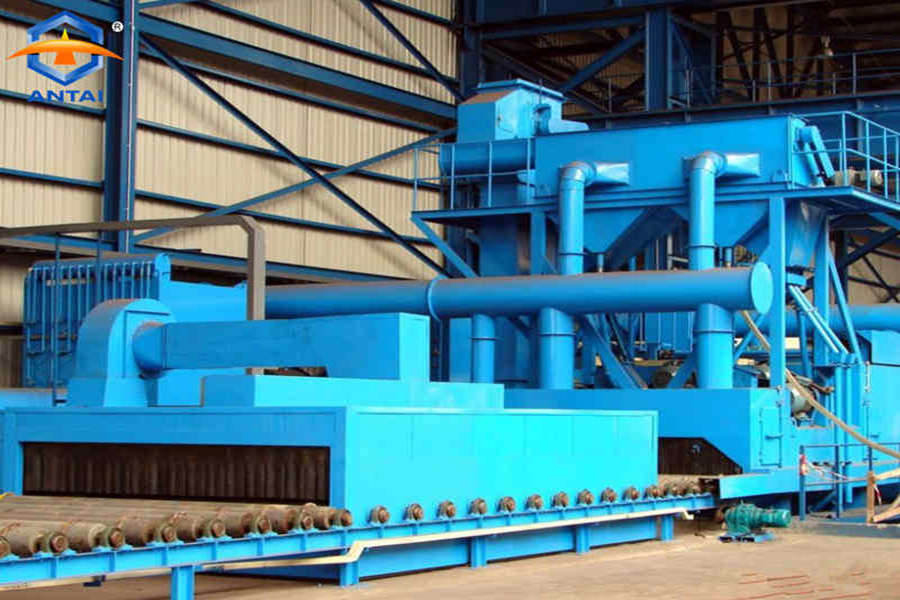

В камере дробеметной обработки происходит дробеметная очистка листа от загрязнений, ржавчины, окалины и пр. Рольганговая дробеметная установка оснащается расчетным количеством турбин необходимой мощности для обеспечения качественной обработки.

Автоматическая окрасочная камера оборудуется пропорциональным числом окрасочных форсунок для обеспечения желаемой заказчиком производительности для нанесения качественного консервационного или лако-красочного покрытия. Внутри автоматической окрасочной камеры перемещение листа осуществляется при помощи конвейера с малым пятном контакта, для обеспечения нанечения покрытия с двух сторон.

В сушильную камеру лист поступает так же по конвейеру с малым пятном контакта. Здесь происходит процесс окончательной ускоренной сушки изделия.

Линия консервации, по желанию заказчика, может оснащаться так же погрузочным и разгрузочным поперечным конвейером.

Подробнее об автоматической линии консервации

Технические характеристики

Модель		QXY1000	QXY1500	QXY2000
Стальный лист	Длина (мм)	≤12000	≤12000	≤12000
	Ширина (мм)	≤1000	≤1500	≤2000
	Толщина (мм)	2-20	2-20	2-20
Скорость обработки (м/с)		0.5-4	0.5-4	0.5-4
Дробеметный объем (кг/мин)		4*250	4*250	6*250
Толщина краски (мкм)		15-25	15-25	15-25

Модель		QXY2500	QXY3000	QXY3500
Стальный лист	Длина (мм)	≤12000	≤12000	≤12000
	Ширина (мм)	≤2500	≤3000	≤3500
	Толщина (мм)	2-30	2-30	2-35
Скорость обработки (м/с)		0.5-4	0.5-4	0.5-4
Дробеметный объем (кг/мин)		6*250	6*360	6*360
Толщина краски (мкм)		15-25	15-25	15-25

Модель		QXY4000	QXY4500	QXY5000
Стальный лист	Длина (мм)	≤12000	≤12000	≤12000
	Ширина (мм)	≤4000	≤4500	≤5000
	Толщина (мм)	2-40	2-50	2-60
Скорость обработки (м/с)		0.5-4	0.5-4	0.5-4
Дробеметный объем (кг/мин)		8*360	8*360	8*490
Толщина краски (мкм)		15-25	15-25	15-25
